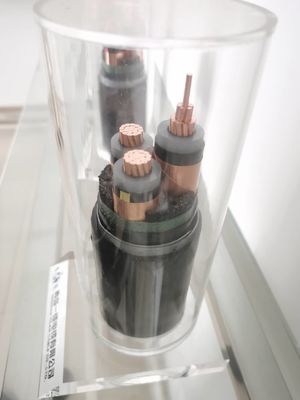

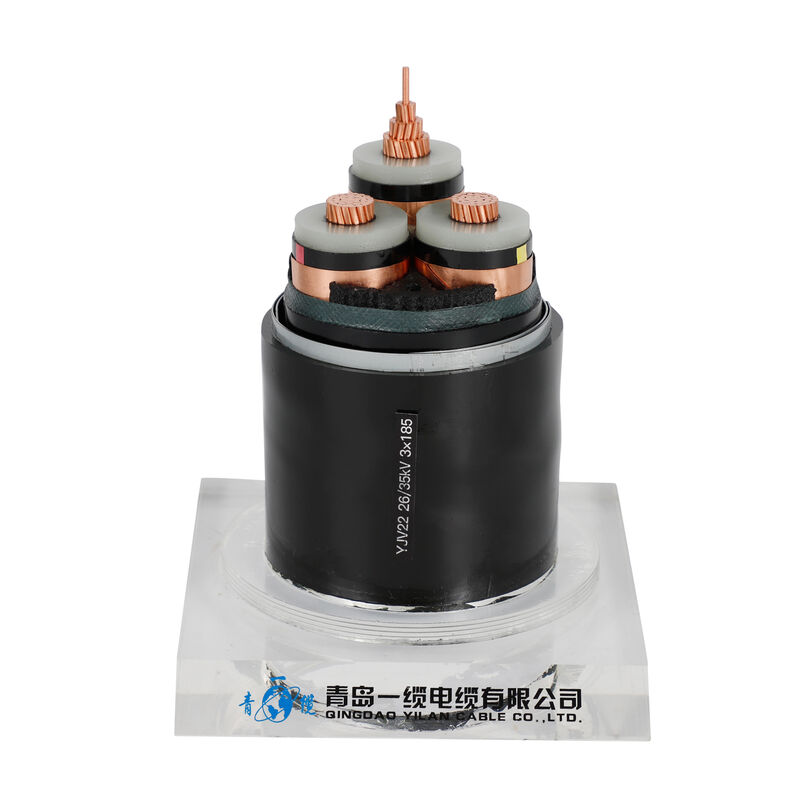

کابل پوشیده از PVC جدا کننده XLPE
معرفی کوتاه کابل برق عایق XLPE
از دهه 1960، چین کابل های برق عایق شده با کاغذ روغن را با عملکرد الکتریکی عالی، اضافه بار خوب، ولتاژ بالا، ظرفیت انتقال بزرگ، وزن کم، بدون محدودیت سقوط،و ویژگی های قرار دادن عمودی، و پیشرفت قابل توجهی در کابل های XLPE داشته است.کابل XLPE نه تنها می تواند به طور گسترده ای در محدوده ولتاژ پایین و متوسط از 35 KV و کمتر استفاده شودهمچنین، در برخی از کشورهای صنعتی توسعه یافته، کابل های 500 KV Ultra-High Voltage XLPE باز شده اند.
ویژگی های فیزیکی و الکتریکی
| تعداد هسته ها x | عایق بندی | پوشش | Ø بیرونی | وزن | نرخ فعلی در هوا 30°C | درجه فعلی 20 درجه سانتیگراد | |
| در طول ثانیه. | ضخامت | ضخامت | حدود. | حدود. | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm2 | mm | mm | mm | mm | در کیلوگرم | A | A |
| 3×4+1×25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
انتخاب ولتاژ نامی کابل:
ولتاژ اسمی کابل باید برای ولتاژ سیستم و شرایط استفاده از کابل مورد استفاده مناسب باشد، که در U0 / U (Um) بیان شده است، که همه آنها مقادیر موثر هستند و واحد KV است.
U0- ولتاژ نامی بین هدایت کننده طراحی کابل و لایه محافظ یا پوشش فلزی.
U --- ولتاژ فرکانس صنعتی نامی بین هادی های مورد استفاده در طراحی کابل.
Um- حداکثر ولتاژ تجهیزات (حداقل ولتاژ مورد استفاده یا حداکثر ارزش سیستم تجهیزات).
تفاوت بین کابل XLPE و کابل PVC
تفاوت اصلي:
1حداکثر دمای کار رسان: کابل XLPE دارای جریان نامی بالاتر و عمر طولانی تری نسبت به کابل PVC است. کابل عایق PVC 70 درجه سانتیگراد است،در حالی که XLPE 90 درجه سانتیگراد است.
2بالاترین دمای شارژ (مدت کمتر از 5 ثانیه): در شرایط شارژ، کابل عایق بندی شده PVC 160 درجه سانتیگراد است.و پلی اتیلن متقاطع 250 درجه سانتیگراد است.
3در مقایسه با PVC، مقاومت در برابر رطوبت 100 برابر بیشتر است.
4عمر: به طور کلی، کابل های عایق XLPE طولانی تر از کابل های عایق PVC هستند.
5قیمت: به طور کلی، قیمت کابل های عایق XLPE بالاتر از کابل های عایق PVC است.
6عملکرد ضد آب در محیط کاربرد: کابل های عایق PVC بهتر از کابل های عایق XLPE هستند.
7حفاظت از محیط زیست: از آنجایی که XLPE حاوی کلر نیست و پس از سوختن گاز سمی را آزاد می کند، کابل های عایق بندی شده XLPE نسبت به کابل های عایق بندی شده PVC سازگارتر با محیط زیست هستند.
تفاوت اصلی بین این دو این است که XLPE می تواند برای کاربردهای تنش بالا و تنش کم استفاده شود. ساختار آن مقاومت به سایش، مقاومت به استرس و مقاومت به سایش دیگر دارد.عایق PVC نمی تونه اینقدر فشار رو تحمل کنه، به این معنی که فقط برای کاربردهای ولتاژ پایین مناسب است.
