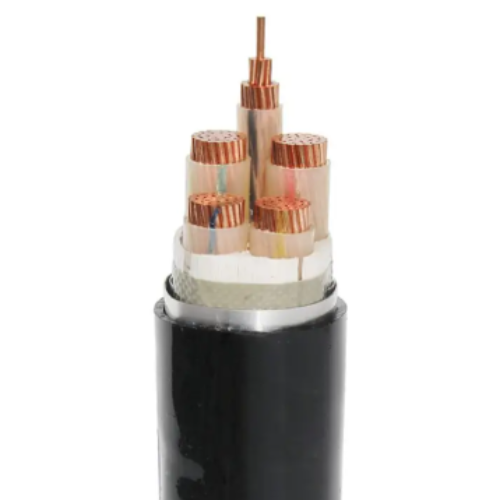

کابل برق عایق شده سه هسته ای مس XLPE
کابل برق زره دار
ما یک تولید کننده حرفه ای سیم و کابل واقع در استان شان دونگ، چین هستیم. شرکت ما یک شرکت متخصص در طراحی، تولید و فروش کابل های مختلف XLPE،کابل های برق عایق شده، کابل های برق محافظ شده با نوار فولادی و سیم فولادی، کابل های برق جدا کننده ولتاژ پایین، متوسط و بالا، کابل های برق جدا کننده ولتاژ پایین، کابل های برق جدا کننده ولتاژ پایین، کابل های برق جدا کننده ولتاژ پایین، کابل های برق جدا کننده ولتاژ PVCکابل های بسته بندی شده هواپیمایی، کابل های برق ما به بسیاری از کشورها صادر شده اند، و عشق مشتریان را با محصولات با کیفیت بالا و قیمت های مناسب به دست آورده اند.ما اميدواريم که روابط تجاری بلندمدت با مشتریان در مناطق مختلف برقرار کنيم.
ویژگی های فیزیکی و الکتریکی
| تعداد هسته ها x | عایق بندی | پوشش | Ø بیرونی | وزن | نرخ فعلی در هوا 30°C | درجه فعلی 20 درجه سانتیگراد | |
| در طول ثانیه. | ضخامت | ضخامت | حدود. | حدود. | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm2 | mm | mm | mm | mm | در کیلوگرم | A | A |
| 3×4+1×25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
برای خطوط عایق شده PVC یا XLPE یا خطوط انتقال بدون عایق یا سیم های خنثی، سیم های فاز می توانند AAC یا AAAC یا ACSR یا مس باشند.
برای کابل های فوقانی جداکننده چند هسته ای از PVC یا XLPE، با یا بدون رسانای Messenger یا رسانای خنثی و با یا بدون رسانای چراغ های خیابانی، رسانای فازی و چراغ های خیابانی
هادی AAC با عایق PVC است، در حالی که پیام رسان یا خط انتقال هادی خنثی
این AAAC یا ACSR با یا بدون عایق PVC (XLPE) است.
استاندارد:
DIN VDE 0276 بخش 620 -622
HD 620 S1

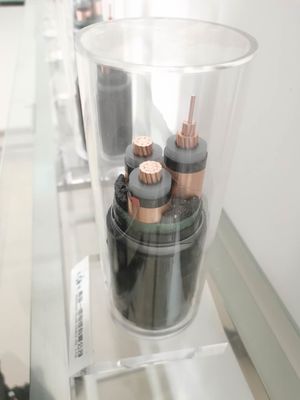

کابل برق عایق شده سه هسته ای مس XLPE
ساختار:
1) راننده:
هدایت کننده: مطابق با IEC 60228
نوع 2 / VDE 0276 نوع 2 فشرده گرد مس یا آلومینیوم گرد هادی. VDE 0295 HD383.
مسدود کردن آب
برای جلوگیری از عبور آب از طریق کابل در طول ذخیره سازی، دستکاری، نصب و
فرآیند عملیات
وسط
کابل برق عایق شده سه هسته ای مس XLPE
2) لایه محافظ رسانا:
لایه محافظ رسانا شامل یک لایه غیر فلزی نیمه رسانا مرکب است که به طور محکم به لایه عایق متصل شده است تا تمام خلاهای هوا را از بین ببرد.
حداقل ضخامت
این 0.3mm در 90 °C است و حداکثر مقاومت حجم 500 Ohm-m است.
3) عایق بندی:
عایق از مواد کامپوزیتی 2XL1 XLPE طبق DIN VDE 0207 قسمت 22 و HD 620 ساخته شده است.1
با
درجه بالایی از پیوند متقابل، بدون آلاینده ها، بدون منافذ و مقاومت گرما از طریق فرآیند خشک شدن.
کابل برق عایق شده سه هسته ای مس XLPE
4) لایه محافظ عایق:
لایه محافظ عایق از یک ترکیب غیر فلزی و نیمه رسانا است که بر روی لایه عایق اکستروژ شده است.لایه نیمه هادی اکسترود شده باید شامل یک ترکیب نیمه هادی چسبنده یا سرد می شود که می تواند برای پیوند یا پایان برداشته شود.حداقل ضخامت 0.3mm است
,
حداکثر مقاومت حجم در درجه حرارت 90 درجه سانتیگراد 500 آم است.
از شر هوا خلاص شو
و به راحتی می توان آن را با دست در محل جدا کرد.
کابل برق عایق شده سه هسته ای مس XLPE
5) رسانا
لایه مسدود کننده آب: لایه محافظ عایق می تواند از آب مقاومت نیمه رسانا استفاده کند
با پوشش، نوار تحت تاثیر رطوبت آب گسترش می یابد تا آبپاشی طولی را تضمین کند.
6) لایه محافظ فلزی: لایه محافظ نوار مس یا لایه محافظ سیم مس (CTS / CWS)
سیم مس باید بر روی لایه آب رسانا با قطر حداقل 0.5mm استفاده شود.
سپس به صورت مارپیچ یک نوار مس با حداقل ضخامت 0.1mm در سیم مس
همپوشانی. کل برش متقابل لایه محافظ فلزی در جدول 2 نشان داده شده است.
در مورد حداکثر دمای 160°C، لایه محافظ می تواند در طول یک ثانیه به یک جریان نقص زمین 1000 A مقاومت کند.
همانطور که در شکل نشان داده شده است، حداقل مقطع قطری لوله های متمرکز با DIN VDE 0273 و 0276 مطابقت دارد.
7) لایه عایق/
لایه مسدود کننده آب: شبکه سیم ممکن است با یک نوار مسدود کننده آب غیر رسانا پوشانده شود، که تحت تأثیر رطوبت آب گسترش می یابد تا اطمینان حاصل شود
عمودی
آبپاشي
کابل برق عایق شده سه هسته ای مس XLPE
8) پوشش عایق (برای کابل های زرهی):
پوشش عایق شامل یک لایه از PVC، PE یا LSZH است که تحت زره اعمال می شود.
9) زره (برای کابل های زره): زره شامل: یک هسته: زره آلومینیومی (AWA)
چند هسته ای: زره سیم فولادی (SWA) یا زره نوار فولادی (STA)
(1) لایه دوگانه از نوار فولادی گالوانیزه به صورت مارپیچی به صورت مناسب درونی پوشانده می شود.
فشرده شده
پوشش رو جدا کنيد
(2) پوشش سیم فلز مسطح گالوانیزه با ضخامت 0.8 میلی متر به صورت مارپیچی
در سطح پوشش،
نرخ پوشش حداقل 90٪ است. سپس نوار فولاد گالوانیزه با ضخامت نامی 0.3 میلی متر
با سرعت پوشش 50 درصدی به صورت مارپیچی برای پوشش سطح سیم صاف.
10) پوشش بیرونی:
کل پوشش شامل یک لایه از ترکیب PE اکسترود شده DMP2 با توجه به HD620.1 و 2YM3 است.
طبق DIN
شماره محصول:
vv, vv22, YJV, YJV22 1, 1-5
هادی از مس خالص هسته ای
2عایق PVC، با یا بدون زره فولادی، با محافظ PVC
3. کیفیت بالا، گذراند ISO 9001، CCC، CE، گواهینامه ROHS
4خدمات OEM را ارائه می دهیم.
1تولید خواهد شد با توجه به استاندارد ملی چین GB/T12706.2-12706.3 معادل IEC 60502
کابل برق XLPE
درخواست
این محصول مناسب خطوط انتقال و توزیع برق سیستم با ولتاژ نامی از 6/6kV تا 26/35kV است. بر اساس ساختارهای مختلف پوشش،می تواند برای قرار دادن هوا و زیرزمینی استفاده شود.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
