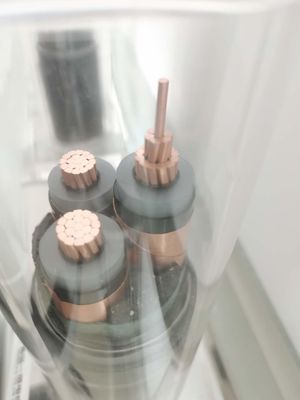

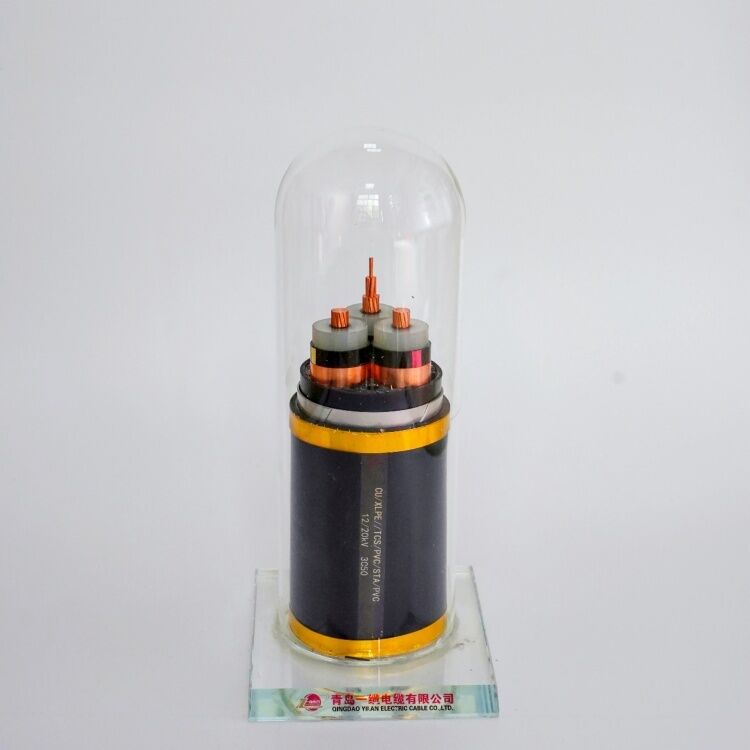

کابل عایق UHV XLPE
کابل عایق XLPE
ماده اساسی XLPE پلی اتیلن است که از طریق واکنش اتصال متقابل پراکسیدهای آلی ، از نظر شیمیایی به پلی اتیلن متقاطع (XLPE) تبدیل می شود.روش اتصال متقاطع پلی اتیلن در دهه 1950 در ایالات متحده توسعه یافته و به طور مداوم توسعه یافته است تا از آن زمان به ولتاژهای بالاتر اعمال شود.ولتاژهای بالاتر به طور فزاینده ای مورد نیاز است و کابلهای 500kV XLPE تجاری شده اند
خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | مقدار | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
نوع هادی
در حال حاضر ، مس (مس) و آلومینیوم (آل) مواد اصلی برای رساناهای XLPE هستند.
(1) مس (مس)
رسانای مس (مس) دارای مشخصات الکتریکی پیشرفته ، قابلیت پردازش و منافع اقتصادی است.بنابراین ، آنها در بیشتر مواد رسانای زیرزمینی استفاده می شوند.شایان ذکر است که خلوص مس الکترولیتی باید به 99.96 ~ ~ 99.86 reach برسد.
(2) آلومینیوم (آل)
از آنجا که آلومینیوم حدود یک سوم سبک تر از مس است ، اداره آن آسان تر است.رسانایی آن حدود دو سوم مس است ، اما از نظر اقتصادی مقرون به صرفه است.با توجه به این ویژگی ها ، Al پس از مس بیشترین ماده را به کار می برد.
مزایای XLPE
مواد عایق پلاستیکی از مزایای ویژگی های عایق بندی عالی ، سیم کشی آسان ، اتصال و نگهداری برخوردار هستند ، بنابراین در کشورهای پیشرفته به طور گسترده ای مورد استفاده قرار می گیرند.با توجه به توسعه فن آوری اتصال متقابل ، می توان کابلهای عایق XLPE را در ولتاژهای بالاتر اعمال کرد.اخیراً کابلهای XLPE کاملاً جایگزین کابلهای OF شده اند.از مزایای XLPE می توان به وزن سبک ، ویژگی های حرارتی ، سیم کشی کم و هزینه کم مواد اشاره کرد.
