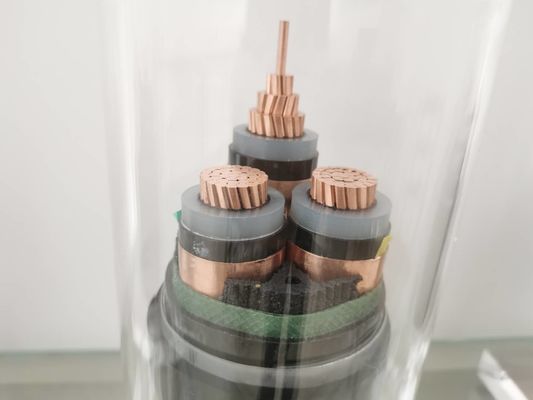

کابل برق عایق بندی شده XLPE زرهی نوار استیل 3 هسته ای

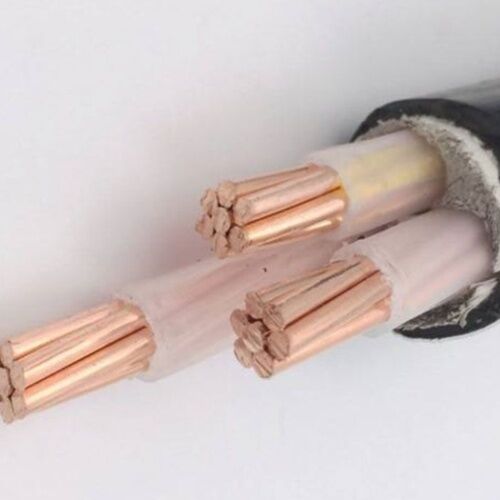

شرح کابل برق چند هسته ای:
1. هادی: مس یا آلومینیوم.
2. کابلهای برق زرهی و غیر زرهی تهیه کنید.
3. ولتاژ نامی: 0.6 / 1kv 3.6 / 6kv 6 / 10kv 8.7 / 15kv 26 / 35kv
4. عایق PVC یا XLPE.
5. استانداردها: IEC ، BS ، ASTM ، NFC ، AS ، GOST و غیره یا سایر ویژگی های خاص با توجه به نیاز مشتری.
6. حداکثر دمای کار طولانی مدت کابل عایق PVC 70 درجه سانتیگراد است و پلی اتیلن متقاطع 90 درجه سانتیگراد است.
7. دمای نصب کابل نباید کمتر از 0 درجه سانتیگراد باشد.
8. حداکثر دمای اتصال کوتاه: PVC از 160 درجه سانتیگراد ، XLPE 250 درجه سانتیگراد ، بیش از 5 ثانیه تجاوز نمی کند
9. کابل با شعاع خمش مجاز: کمتر از 10 D بار (D: قطر خارجی کابل)
ویژگی ها و کاربردهای کابل های برق عایق XLPE:
کابل برق عایق پلی اتیلن دارای اتصالات عرضی دارای ویژگی های مقاومت مکانیکی بالا ، مقاومت در برابر فشار شدید محیطی ، عملکرد الکتریکی عالی و مقاومت جریان قوی است.
خوردگی شیمیایی.علاوه بر این ، محصول سبک وزن و ساده به راحتی قابل استفاده است.این محصول برای سیستم های انتقال و توزیع با ولتاژ نامی 0.6 / 1kv مناسب است.
این دارای ویژگی های اصلی کابل های مقاوم در برابر آتش است.آتش گرفتن کابل ها یا سوختن آنها در محدوده خاصی آسان نیست.برای نیروگاه ها ، مترو ، تونل ها ، ساختمان های بلند و مقیاس بزرگ مناسب است
کابلهای متراکم توزیع شده در شرکتهای صنعتی و معدنی ، میادین نفتی ، معادن زغال سنگ و مکانهای دیگر.
استاندارد اجرایی:
GB / T 12706 ، IEC 60502 و استانداردهای داخلی و خارجی مرتبط ، مانند BS ، VDE ، JIS ، AEIC و غیره
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | مقدار | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
کاربرد
سیم کشی برای مدارهای ایمنی در برابر آتش ، مانند سیستم های اعلام حریق در ساختمان های بلند ، روشنایی اضطراری و منابع تغذیه ، آدرس های عمومی و سیستم های ارتباطی صوتی اضطراری ، خدمات کنترل و ابزار دقیق برای مجتمع های صنعتی ، تجاری و مسکونی.
توابع ویژه در صورت درخواست:
• مقاومت در برابر روغن
• مقاومت در برابر اشعه ماورا بنفش
• گربه ضد شعله.A ، B ، C
• ضد شعله بازدارنده نیست
• موریانه
• جوندگان
• دود کم هالوژن صفر
