| MOQ: | قابل توافق |
| قیمت: | negotiable |
| standard packaging: | طبل چوبی آهنی یا طبل چوبی کامل |
| Delivery period: | 8-15 روز |
| payment method: | L / C ، T / T |
| Supply Capacity: | 100 کیلومتر در هر ماه |

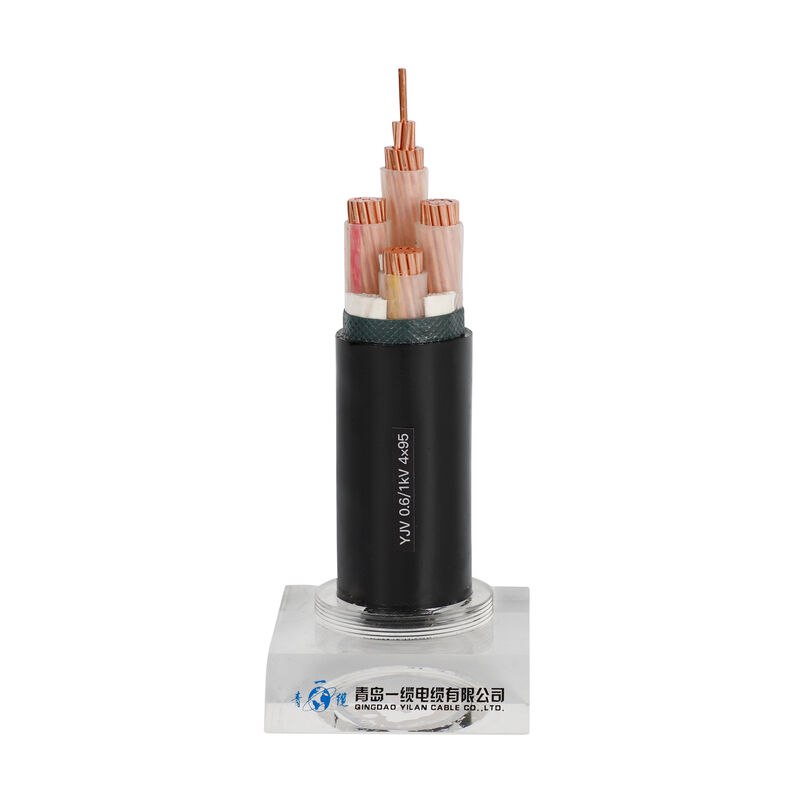

کابل برق عایق PVC XLPE 25mm²
کابل برق عایق PVC XLPE:
کابلهای برق عایق PVC XLPE برای خطوط انتقال و توزیع با ولتاژ نامی AC از Uo / U بیش از 0.6 / 1kV مناسب هستند.
برای نصب در فضای باز و داخلی در محیط مرطوب و مرطوب ، باید آن را مستقیماً روی زمین که در مکانی تمایل و متحرک تنش مکانیکی بیش از حد وجود دارد ، در یک مکان عمودی یا مایل و در موقعیتی قرار داد که به راحتی لغزان شود.
انواع اصلی کابلهای برق YJV22 / YJV32 نشان می دهد:
YJ: عایق XLPE
V: عایق پی وی سی
V: غلاف پی وی سی
22: زره نوار فولادی گالوانیزه
32: زره سیم مفتول فولادی گالوانیزه
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | مقدار | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ساختار
هادی: هادی مس رشته ای معمولی ، مطابق با سطح IEC 60228
عایق: PVC ، XLPE
لایه داخلی: PVC
زره پوش: سیم ، نوار فولادی ، سیم آلومینیوم
با توجه به نیاز ، غلاف: PVC مطابق با IEC 60502 ، سیاه است
توجه: رنگ عایق مانند استاندارد یا نیاز
کابل برق 25 میلی متر مربعی تک هسته ای
مشخصات هادی: مس
عایق: XLPE سیاه
ضخامت عایق: 0.7 میلی متر
غلاف: پی وی سی
ضخامت غلاف: 1.4 میلی متر
تقریباًوزن کابل: 294 کیلوگرم در کیلومتر
قطر کل کابل: 10.7 میلی متر
حداکثر مقاومت DC در 20C: 0.727
کاربرد
به عنوان یک خط توزیع و انتقال با ولتاژ نامی 0.6 / 1kV استفاده می شود.
مناسب برای دفن در زمین ، تخمگذار چاه و زیر آب.قادر به مقاومت در برابر کشش خاص شافت.
استانداردهای بین المللی: IEC 60502-1، IEC 60228؛
الزامات سایر استانداردها مانند ASTM BS ، DIN و ICEA
|
|
