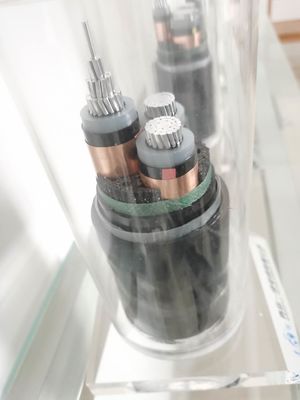

کابل برق هسته ای 3 هسته ای عایق XLPE / PVC
کابل برق عایق XLPEکاربرد:
ما می توانیم 6 ، 12 کیلو ولت ، 8.7 / 15 کیلو ولت خط انتقال و تبدیل کابل برق مختلف با ولتاژ نامی (U0 / U) از 0.6 / 1 کیلوولت به 1.8 / 3 کیلو ولت ، 3.6 / 6 کیلوولت ، 3.6 / 7.2 کیلوولت ، 6/10 کیلو ولت ، 8.7 تولید کنیم /17.5kv ، 12 / 20kv ، 12 / 24kv ، 18 / 30kv ، 18 / 36kv برای اهداف ضد آب استفاده می شود.
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | مقدار | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
2. استاندارد:
و محصولات ما را می توان با توجه به نیاز مشتری طراحی کرد تا مطابق با استانداردهای IEC یا CE ، DIN ، VDE ، BS ، AS ، GB ، NZS ، GOST ، NFC ، UL ، ANSI باشد.
3. عملکرد برجسته:
این نوع کابل دارای پوشش ضد حریق ویژه است ، بنابراین دارای عایق حرارتی عالی و عملکرد ضد آتش است.عمدتا برای حفاظت از آتش ، تجهیزات نظارتی و هشدار در ساختمانهای مدرن شهری و مکانهایی با الزامات ایمنی شدید مانند روشنایی اضطراری ، مدارهای کنترل و برق ، نیروگاه ها ، سیستم های اعلام حریق ، تونل های زیرزمینی ، آسانسور ، پله برقی و بلند مرتبه استفاده می شود ساختمانها
هنگام سوزاندن ، این نوع کابل ها پخش و سوزانده نمی شوند ، هالوژن و دود کمی منتشر نمی کنند ، غیر سمی است ، می تواند افراد را از خفگی و خوردگی محافظت کند و به دستگاه کمک می کند تا آسیب نبیند.در مقایسه با کابلهای PVC ، کابلهای XLPE دارای دمای کار طولانی مدت و جریان نامی بالاتری هستند.تحت همان شرایط ، لایه عایق XLPE نازک تر از پلی اتیلن یا PVC است که نه تنها کیفیت و عملکرد کابل را بهبود می بخشد ، بلکه هزینه های تولید ما را نیز کاهش می دهد.
4. ویژگی های محصول:
1) کوچکترین.دمای محیط نصب: 0 درجه سانتیگراد
2) بالاترین.دمای کار مداوم طبیعی: 90 درجه سانتیگراد
3) بالاترین.دمای مجاز هادی در هنگام اتصال کوتاه (تا 5 ثانیه): 250 درجه سانتیگراد
4) شعاع خمش مجاز:
تک هسته: ≥20 (d + D) ± 5
سه هسته: 15 ≥ (d + D) ± 5
(D قطر واقعی کل کابل ، d قطر کل واقعی هادی است)
5. سطح مقطع اسمی:
ما می توانیم کابلهایی با مقطع اسمی 1.5 mm2 2.5mm2 تا 4mm2 با سطح مقطع 6mm2 10mm2 16mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 150mm2 185mm2 240mm2 240mm2 300mm2 400mm2 500mm2 630mm 800mm2 را طراحی و تولید کنیم.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
