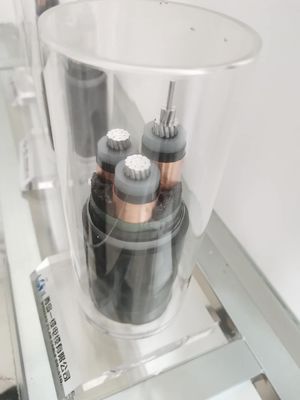

کابل برق زره پوش سیم فولادی غلافدار PVC عایق Xlpe
1. استاندارد کابل XLPE:
طبق GB12706 (معادل IEC60502) ، همچنین می تواند مطابق با استانداردهای ASTM ، BS ، DIN و AS / NZS یا سایر الزامات انجام شود.
2. ولتاژ نامی کابل XLPE:
0.6 / 1KV 6 / 10KV ؛8.7 / 15KV ؛12/20 کیلوولت18/20 کیلوولت21/35 کیلوولت6/35 کیلوولت
3خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | مقدار | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

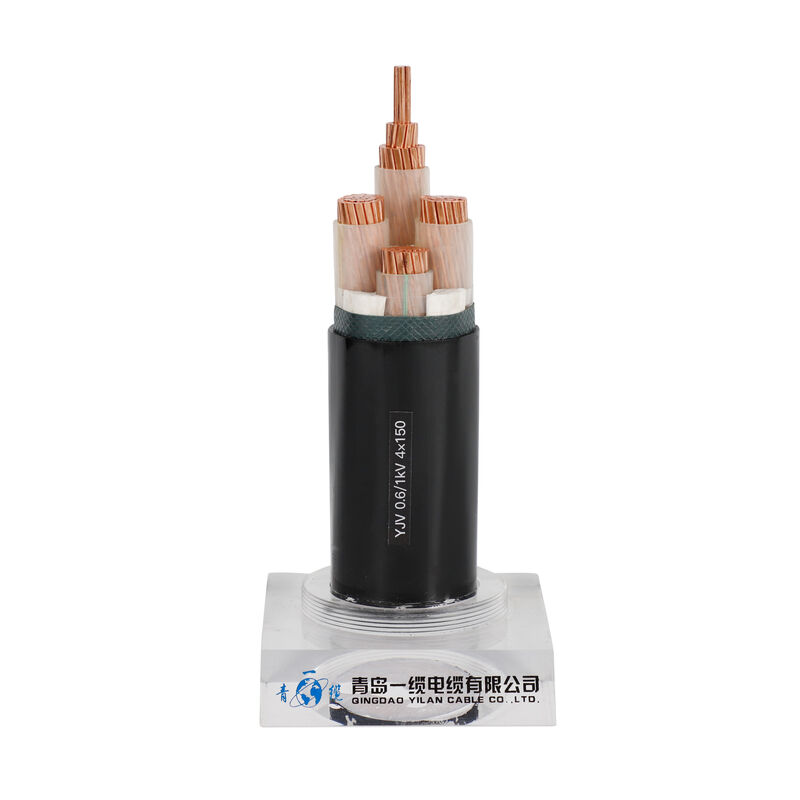

4. ساختار کابل XLPE:
هادی: مس یا آلومینیوم
عایق: XLPE
غلاف داخلی: PVC یا PE
زره پوش: نوار فولادی گالوانیزه ، سیم فولادی گالوانیزه
غلاف خارجی: PVC یا PE
شماره تعداد مقطع کابل: 1 هسته (تک هسته) ، 2 هسته (دو هسته) ، 3 هسته ، 4 هسته (4 هسته با سطح مقطع مساوی یا 3 سطح مقطع مساوی + 1 هسته خنثی با کوچک سطح مقطع) ، 5 هسته (5 3 هسته سطح مقطع مساوی + 2 هسته خنثی مساحت کوچک یا 4 سطح مقطع مساوی + 1 هسته خنثی مساحت کوچک. ما برای کابل های فوق انواع زره پوش و غیر مسلح را ارائه می دهیم
همچنین می تواند با توجه به نیاز مشتری ساخته شود.
5مزیت - فایده - سود - منفعت:
یک نوع.خواص الکتریکی و مکانیکی عالی
ببهترین مقاومت در برابر خوردگی شیمیایی و پیری حرارتی ، تنش محیطی و بازدارندگی شعله
C. ساختار ساده ، آسان برای استفاده
دکاهش هزینه ها
