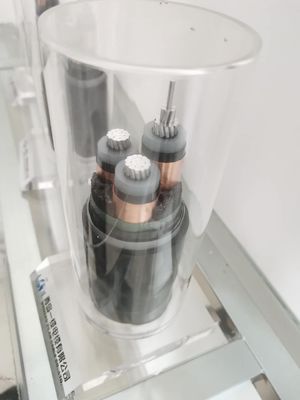

کابل برق زره پوش نوار فولادی عایق بندی شده 0.6 / 1KV 50 mm XLPE
1استاندارد
محصولات مطابق با استاندارد GB12706 ، IEC60502 و BS6346 ، VDE ، AS / NZS ، UL و سایر استانداردها یا با توجه به نیاز مشتری تولید می شوند.
2استفاده:
این محصول برای خطوط توزیع یا تاسیسات ثابت با ولتاژ فرکانس قدرت نامی که از 15 کیلوولت و AC 50 هرتز بیشتر نباشد مناسب است.
3خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | مقدار | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
4محدوده کاربرد:
1. ویژگی های عملیاتی:
حداکثر دمای کاری هادی: 90 درجه سانتیگراد
در طول اتصال کوتاه (کمتر از 5 ثانیه) ، حداکثر درجه حرارت هادی کابل نباید بیش از 250 درجه سانتیگراد باشد.هنگام گذاشتن کابل ها ، دمای محیط نباید کمتر از 0 درجه سانتی گراد باشد.
2. شعاع خم شدن کابل:
کابل تک هسته ای: کابل غیر زره پوش 20D ، کابل زرهی 15D
کابل هسته: کابل غیر مسلح 15D ، کابل زرهی 12D.
نکات: D نشان دهنده قطر خارجی کابل است
