| MOQ: | قابل توافق |
| قیمت: | negotiable |
| standard packaging: | طبل چوبی آهنی یا طبل چوبی کامل |
| Delivery period: | 8-15 روز |
| payment method: | L / C ، T / T |
| Supply Capacity: | 100 کیلومتر در هر ماه |

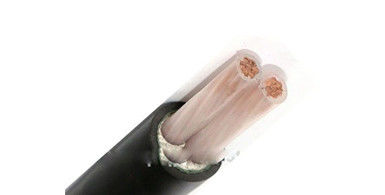

کابل های عایق XLPE سه فاز و سه هسته ای 600 / 1000V
کابل XLPE
این کابل در برنامه هایی که نیاز به سازگاری الکترومغناطیسی (EMC) دارند ، برای تأمین انرژی موتور از یک کنترل کننده سرعت متغیر در یک نصب ثابت استفاده می شود.کابل را می توان بدون محصور کردن ، محصور کردن در یک مجرا ، نصب بر روی یک براکت یا در یک خط لوله زیرزمینی قرار داد و برای تجهیزات درایو با سرعت متغیر یا سایر برنامه هایی که به کابل های محافظ نیاز دارند مناسب است.
از هادی های مس آنیل شده درجه 2 یا درجه 5 ، عایق X-90 ، ملافه 5V-90 ، محافظ نوار مسی ، زره سیم مفتول فولادی غیر مسلح یا گالوانیزه ، غلاف داخلی نایلون ، غلاف 5V-90 استفاده کنید
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق کاری | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | مقدار | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
کاربرد
به عنوان یک خط توزیع و انتقال با ولتاژ نامی 0.6 / 1kV استفاده می شود.
مناسب برای دفن در زمین ، تخمگذار چاه و زیر آب.قادر به مقاومت در برابر کشش خاص شافت.
استانداردهای بین المللی: IEC 60502-1، IEC 60228؛
الزامات سایر استانداردها مانند ASTM BS ، DIN و ICEA
داده های تکنیکی
ولتاژ نامی: 0.6 / 1kV
حداکثر دمای هادی: در شرایط نرمال (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط0 درجه سانتیگراد ، پس از نصب و فقط زمانی که کابل در یک موقعیت ثابت است
کوچکترین.شعاع خمش: قطر خارجی کابل تک هسته ای 20 x است
قطر خارجی 15 کابل چند هسته ای CE ، RoHS ، KEMA و سایر الزامات است
|
|
