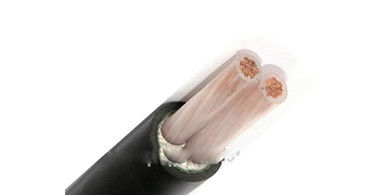

کابل زیرزمینی ضد آتش XLPE / کابل عایق معدنی XLPE
ساخت و ساز
هادی: هادی مس فشرده، CL.2 طبق IEC 60228
عایق بندی: XLPE ((پولی اتیلن متقاطع) با درجه 90 OC
پوشش: PVC یا FR-PVC نوع ST2 تا IEC 60502، سیاه
درخواست ها
برای قرار دادن در داخل و خارج از خانه. قادر به تحمل کشش خاصی در طول نصب، اما نه نیروهای مکانیکی خارجی. قرار دادن کابل تک هسته در کانال های مغناطیسی مجاز نیست.
ویژگی های فیزیکی و الکتریکی
| تعداد هسته ها x |
عایق بندی |
پوشش |
Ø بیرونی |
وزن |
نرخ فعلی در هوا 30°C |
درجه فعلی 20 درجه سانتیگراد |
| در طول ثانیه. |
ضخامت |
ضخامت |
حدود. |
حدود. |
| |
اسمی |
| فاز |
خنثی |
ارزش |
| mm2 |
mm |
mm |
mm |
mm |
در کیلوگرم |
A |
A |
| 3×4+1×25 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
استانداردها
بین المللی: IEC 60502-1، IEC 60228،
چین: GB/T 12706 (GB/T 18380-3 فقط برای ZR-YJV)
سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست
داده های فنی
ولتاژ نامی:0.6/1kV
حداکثر دمای هادی: کمتر از حد طبیعی (90اوهج) اورژانسی (130اوهج) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیطاوهC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
حداقل شعاع خم: 20x کابل O.D برای تک هسته
15 x کابل O.D برای چند هسته
گواهینامه ها
CE، RoHS، ، KEMA و تعداد بیشتری در صورت درخواست
اقلام تجاری: MOQ: 200m
شرایط پرداخت: ۳۰% T/T قبل از تولید، ۷۰% T/T قبل از تحویل
بسته بندی: طبل چوبی
