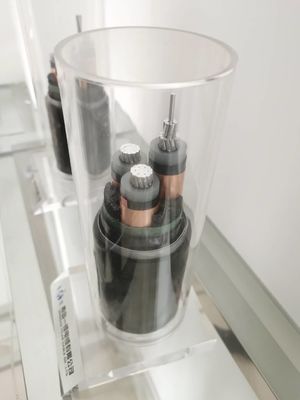

کابل الکتریکی XLPE سفارشی

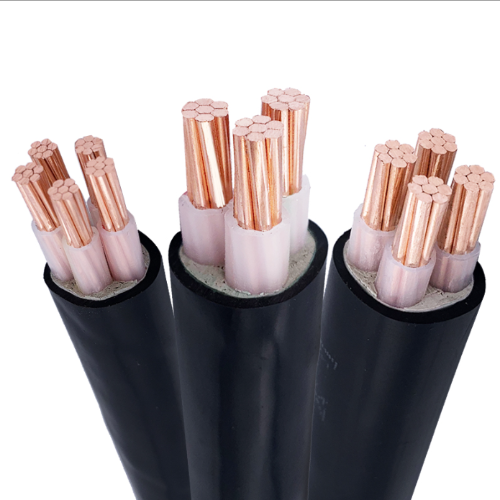

کابل برق XLPE
کابل XLPE به یک کابل زره ای با هسته آلومینیومی عایق پلی اتیلن متصل شده اشاره دارد. در کابل XLPE ، سیم رشته ای آلومینیومی ابتدا به شکل اکستروز نیمه رسانا محافظت می شود.سیم رشته ای یک سطح رسانای صاف فراهم می کند و از تشکیل حفره در سطح رسانا هنگام خم شدن کابل جلوگیری می کند. رسانای محافظت شده با ترکیب XLPE اکستروژن شده عایق بندی شده است. لایه عایق بندی با یک لایه مواد نیمه رسانای غیر فلزی محافظت می شود.و یک لایه محافظ فلزی غیر مغناطیسی به شکل نوار مس یا آلومینیومی بر روی آن اعمال می شوداگر یک کابل چند هسته ای باشد، سیم هسته ای را با یک پرکننده مناسب در شکاف قرار دهید و آن را با نوار PVC یا PVC اکستروید پیچیده کنید.سیم/ نوار/ نوار غیر مغناطیسی آلومینیومی برای کابل های تک هسته ای و سیم فولادی برای کابل های چند هسته ای در پوشش داخلی ارائه شده است.یک لایه از PVC / PE را به عنوان ژاکت بیرونی، معمولا با رنگ پشت برای جلوگیری از ورود رطوبت، خارج کنید.
ویژگی های فیزیکی و الکتریکی
| تعداد هسته ها x | عایق بندی | پوشش | Ø بیرونی | وزن | نرخ فعلی در هوا 30°C | درجه فعلی 20 درجه سانتیگراد | |
| در طول ثانیه. | ضخامت | ضخامت | حدود. | حدود. | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm2 | mm | mm | mm | mm | در کیلوگرم | A | A |
| 3×4+1×25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ویژگی های فضایی عایق XLPE
ویژگی فضایی عایق های XLPE این است که زنجیره های مولکولی طولانی پلی اتیلن با یکدیگر از طریق یک فرآیند مشابه با ولکاناسیون لاستیک متصل می شوند.در نتیجه ساخت یک ساختار شبکه سه بعدی با اتصال قویپلی اتیلن خالص یک ماده ترموپلاستیک است که در هنگام گرم شدن نرم می شود و به پلاستیک تبدیل می شود و در هنگام خنک شدن سخت می شود. پلی اتیلن خالص به XLPE ترموستات تبدیل می شود، یعنیبعد از گرم کردن به طور دائم جامد می شود.از طریق فرآیند پیوند متقابل، لایه عایق پلی اتیلن کابل دارای ثبات حرارتی است و نقطه ذوب نیز به شدت بهبود یافته است.کابل های عایق شده XLPE دارای مقاومت گرمایی بالاتر و بنابراین مقاومت بهتر در برابر تغییر شکل حرارتی هستندبه دلیل عملکرد حرارتی عالی، ظرفیت حمل جریان کابل های XLPE بالاتر از کابل های سنتی است.
حوزه کاربرد
کابل های XLPE برای کاربردهای ولتاژ بالا و فوق ولتاژ 132 کیلو ولت مناسب هستند. این کابل می تواند برای مسیرهای طولانی کابل در انتقال ولتاژ بالا استفاده شود.که در آن از دست دادن دی الکتریک نقش مهمی دارددر مقایسه با سایر کابل های ولتاژ بالا، این کابل وزن کمی دارد، بنابراین می تواند به راحتی کشیده شود. از آنجا که روغن هرگز از عایق خارج نمی شود،می تواند بدون تردیدی در عملکرد شیب دار یا عمودی نصب شودمواد عایق XLPE دارای مقاومت بسیار بالایی در برابر رطوبت هستند، بنابراین هیچ احتیاطی خاص در هنگام اتصال و پایان دادن لازم نیست.زمان مورد نیاز برای اتصال کابل های XLPE کمتر از هر کابل معمولی دیگری از نوع مشابه است. این کابل ها می توانند به طور ایمن در هر طرح لرزش مانند پل ها استفاده شوند. این کابل ها در برابر آب، مواد شیمیایی، روغن ها و نمک های فلوراید خوردنی در زمین مقاومت بهتری دارند.اينها خطر آتش زدن ندارناین کابل ها کمتر در معرض شکست به دلیل پیری هستند و عمر طولانی تری دارند.
