| MOQ: | قابل توافق |
| قیمت: | negotiable |
| standard packaging: | طبل چوبی آهنی یا طبل چوبی کامل |
| Delivery period: | 8-15 روز |
| payment method: | L / C ، T / T |
| Supply Capacity: | 100 کیلومتر در هر ماه |

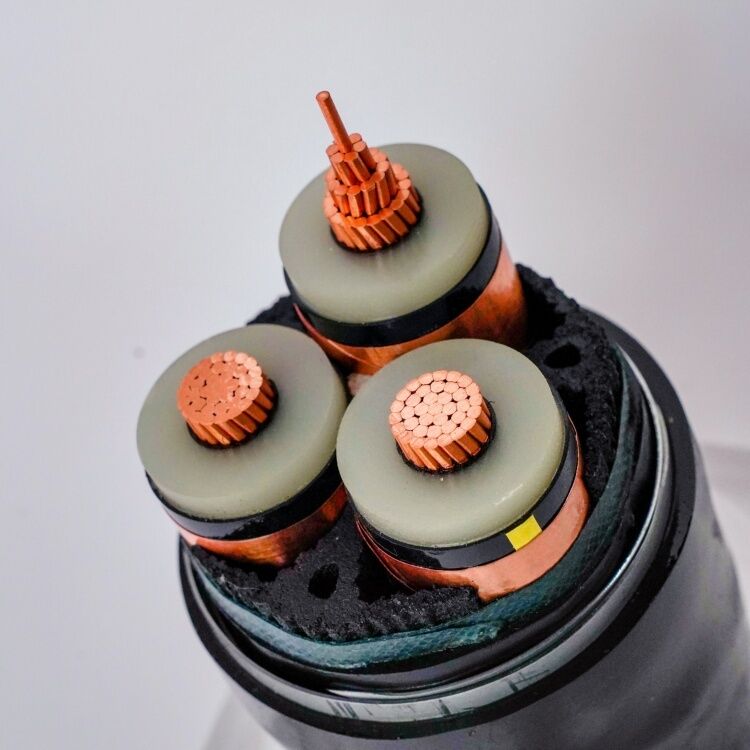

600/1000V، کابل عایق XLPE مطابق با IEC 60502-1
حوزه کاربرد
این کابل ها برای تامین برق در سیستم های نصب ولتاژ پایین استفاده می شوند و برای نصب در محیط داخلی و خارجی، کانال های کابل، زیرزمینی، ایستگاه های برق و مبادله مناسب هستند.توزیع انرژی محلی، و کارخانه های صنعتی بدون آسیب مکانیکی.
راننده
هادی باید از مس معمولی یا فلزی پوشش داده شده یا آلومینیوم معمولی یا آلیاژ آلومینیوم مطابق با IEC 60228 سطح 1 یا 2 باشد یا از مس معمولی یا فلزی پوشش داده شده کلاس 5 باشد.
عایق بندی
مواد و ضخامت XLPE باید با الزامات IEC 60502 یا BS 5467 مطابقت داشته باشد و برای کار مداوم در 90 °C مناسب است.
ویژگی های فیزیکی و الکتریکی
| تعداد هسته ها x | عایق بندی | پوشش | Ø بیرونی | وزن | نرخ فعلی در هوا 30°C | درجه فعلی 20 درجه سانتیگراد | |
| در طول ثانیه. | ضخامت | ضخامت | حدود. | حدود. | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm2 | mm | mm | mm | mm | در کیلوگرم | A | A |
| 3×4+1×25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
مونتاژ/پوش داخلی
پوشش داخلی می تواند فشرده یا خرد شود. برای کابل هایی با هسته های گرد، به جز کابل هایی با بیش از پنج هسته،استفاده از پوشش های داخلی همپوشانی فقط زمانی مجاز است که شکاف بین هسته ها به طور قابل توجهی پر شده باشد.. قبل از استفاده از لایه پوشش داخلی اکسترود شده، استفاده از یک چسب مناسب مجاز است.و مواد مورد استفاده برای پوشش داخلی و لایه پر کردن باید برای دمای کار کابل مناسب باشد و با مواد عایق ساز سازگار باشد.برای کابل های بدون هالوژن، لایه پوشش و پر کردن داخلی نیز باید از ترکیبات بدون هالوژن باشد.
زره
بر اساس IEC 60502-1، سیم آلومینیوم/فولاد گالوانیزه/فولاد در پوشش داخلی به صورت مارپیچ پیچیده شده است.همچنین می توان با توجه به الزامات تولید سیم های دوگانه آلومینیوم/فولاد و مس/سنگ مس را انجام داد..
پوشش بیرونی
پوشش بیرونی باید از PVC استرود شده نوع ST1/ST2، پلی اتیلن نوع ST3/ST7، ترکیبات بدون هالوجن ST8، پلی کلروپرین،پلی اتیلن کلر سولفونی یا پلیمرهای مشابه مطابق با IEC 60502-1، نوع SE1 نیز بر اساس درخواست در دسترس است.
عملکرد آتش از پوشش کابل
کابل می تواند با یک پوشش خاص ضد شعله PVC برای پاسخگویی به الزامات آزمایش ضد شعله IEC 60332-3-22، IEC 60332-3-23 و IEC 60332-3-24،و مواد بدون هالوجن با IEC60754-1 / 2 و IEC 60684 -2 مطابقت دارند.
|
|
