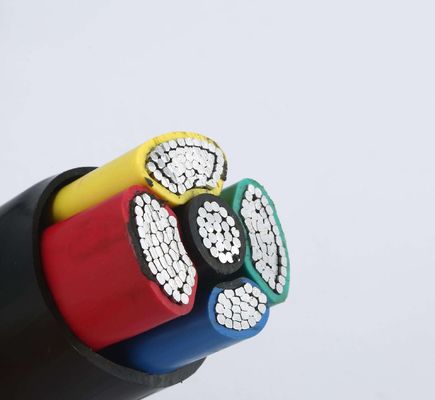

5 هسته کابل برق عایق بندی شده 25 میلی متر مربع Pe Xlpe
شماره مقاله: YJLV
ولتاژ محاسبه شده :0.6 / 1 کیلوولت
استاندارد: GB / T 12706.1-2008 ، IEC 60502-2004
این محصول برای انتقال و توزیع برق تحت ولتاژ نامی AC 0.6 / 1kv و خطوط فرکانس عملیاتی 50Hz مناسب است.
رتبه ولتاژ برای XLPE کابل برق | شماره x مقطع اسمی هادی شماره x mm2 | |||||||
1 هسته | 2 هسته ای | 3 هسته ای | هسته 3 + 1 | 4 امتیاز | هسته 3 + 2 | هسته 4 + 1 | 5 هسته ای | |
0.6 / 1 کیلوولت | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16 mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50 mm2 | 4x95 mm2 | 3x95 mm2 + 2x50 mm2 | 4x95 mm2 + 1x50 mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
کابلهای برق دیگر
عایق پلی اتیلن یا پی وی سی پیوند خورده ، غلاف بیرونی پی وی سی یا پلی اتیلن ، کابل های برق / کابل های زره پوش یا غیر زره پوش کابل های برق هسته مسی
نوع: VV ، YJV ، VV22 ، YJV22 ، VV23 ، YJV23 ، NH-VV2 2
تعداد هسته ها: تک هسته ، 2 هسته ، 3 هسته ، 4 هسته ، 5 هسته
دامنه تولید: 1.5 mm2 ، 2.5mm2 ، 4mm2 ، 6mm ، 10mm2 ، 16mm2 ، 25mm2 ، 35mm2 ، 50mm2 ، 70mm2 ، 95mm2 ، 120mm2 ، 150mm2 ، 185mm2 ، 204mm2 ، 3504mm2 ، 630mm2
ولتاژ مربوطه: 300 / 300v ، 300 / 500v ، 450 / 750v ، 0.6 / 1kV
برنامه های کاربردی
این محصول برای انتقال و توزیع برق تحت ولتاژ نامی AC 0.6 / 1kv ، فرکانس عملیاتی خطوط 50Hz مناسب است.
برای انتقال و توزیع توان در سیستم های انتقال و توزیع 1 کیلو ولت از کابل های ولتاژ پایین استفاده می شود.به طور گسترده ای در انرژی الکتریکی ، معدن ، ساختمان ، متالورژی ، پتروشیمی ، ارتباطات و سایر زمینه ها استفاده می شود ، کابل برق عایق کاغذ آغشته به روغن را کاملاً جایگزین کنید.
کابل های برق عایق پلی اتیلن متقاطع کابل های برق عایق پلی اتیلن متقابل مزایای زیادی نسبت به کابل های عایق کاغذ و عایق PVC دارند.کابل پلی اتیلن متقاطع دارای مزایای مقاومت الکتریکی بالا ، مقاومت مکانیکی ، مقاومت در برابر پیری بالا ، مقاومت در برابر تنش محیطی ، مقاومت در برابر خوردگی شیمیایی ، ساخت ساده ، سهولت استفاده و دمای طولانی مدت کار است.می توان آن را بدون محدودیت نزول قرار داد.
مزایای کابلهای پلی اتیلن متقاطع
کابل های پلی اتیلن متقاطع دارای دمای کار طولانی مدت و درجه بندی بالاتر هستند.تحت همان شرایط محیطی ، می توان اندازه کابل های پلی اتیلن متقاطع را در مقایسه با کابل های PVC با 1 یا 2 مرحله کاهش داد (مقطع طبیعی).این موارد نه تنها کیفیت و عملکرد محصول را بهبود می بخشد ، بلکه هزینه تولید کابل را نیز کاهش می دهد.کابل های زره پوش
